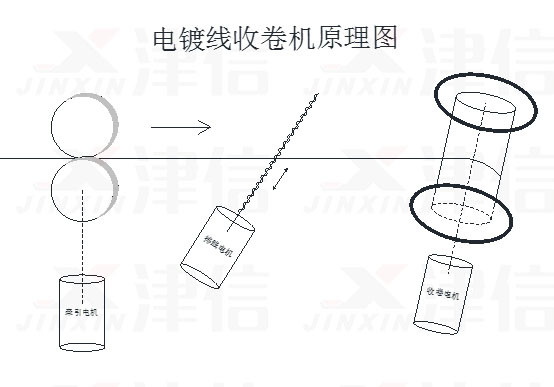

电镀线收卷设备主要有三个部分组成:

1. 牵引机构：从电镀设备处牵引镀锌线

2. 排线机构:将镀锌线均匀的分布在收线滚筒上

3. 收线机构:将镀锌线收卷到滚筒上


在最初客户的应用中，牵引及排线机构使用西门子MM420变频器驱动，收线机构使用西门子MM440变频器驱动。但由于稳定性未能达到预期效果，因此，向日葵视频app官网使用丹佛斯FC300变频器对西门子变频器进行替换，并通过调试顺利实现客户要求。

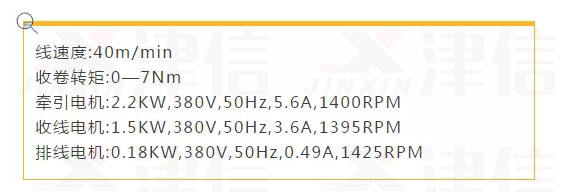

二、系统参数


三、丹佛斯FC300变频器应用原理



1. 牵引变频器:FC301P3K0

采用开环速度控制,将频率信号通过脉冲信号传递给收线变频器。

2. 收线变频器:FC302P1K5

采用开环速度控制(磁通矢量控制),配合转矩限制功能使用, 并且将频率信号通过模拟量电压信号传递给排线变频器。

3. 排线变频器:FC301PK75

采用开环速度控制,配合正反转功能使用。

四、备注

由于电镀线在收卷过程中要保证一定的张力，所以牵引电机会被收线电机拖着走，牵引变频器会出现过电压的报警，可以通过直流共享来解决此问题。

本文版权为上海向日葵视频app官网变频器有限公司所有，如需转载请注明出处。
