变频器整流模块和逆变模块检测好坏的方法
时间:2022-11-01 作者:向日葵视频app官网变频 点击:次
在变频器维修过程中,测量变频器整流模块和逆变模块的好坏是最常规的检测内容,一般使用万用表就可以了。

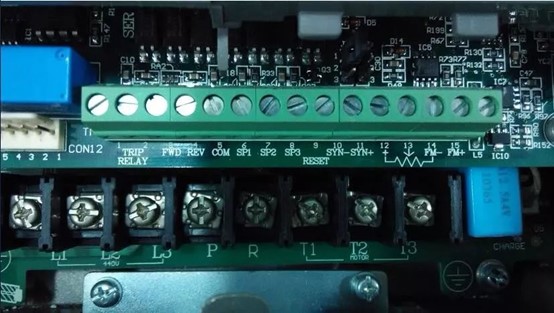

一、首先将变频器断电,拆除变频器
输入电源线
R
、
S
、
T
和输出线
U
、
V
、
W
二、检测整流模块

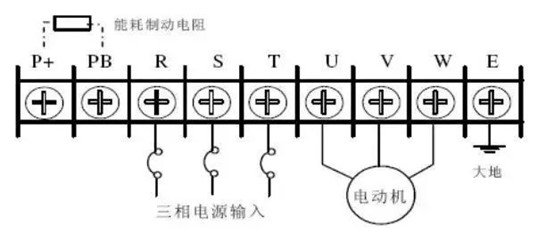

找到变频器内部直流电源的P端和N端(注:变频器P端是整流桥整流后出来的正极,N端即为整流后出来的负极,PB是接制动电阻的端子),将万用表调到二极管档。
1、红表笔接到P端,黑表笔依次接到R、S、T端,R、S、T端都应该有大约几十欧的阻值。
2、然后将黑表笔接到P端,红表笔依次接到R、S、T端,R、S、T端应该都显示接近于无穷大的阻值。
3、接下来,分别再将红、黑表笔接到N端,黑、红表笔依次接到R、S、T端,所得结果应和以上相同。
4、如果出现和以上不同的结果,可以断定整流桥故障或启动电阻出现故障。

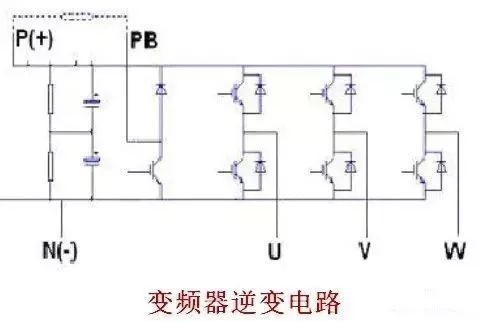

三、检测逆变模块
检测逆变模块时,将红表笔接到P端,黑表笔分别接U、V、W上,应该有几十欧的阻值,且各相阻值基本相同,黑表笔接到P端,红表笔分别接U、V、W上,应该显示接近于无穷大的阻值。
再将将黑、红表笔接到N端,红、黑表笔分别接U、V、W上,重复以上步骤,应得到相同结果,否则可确定逆变模块故障。
