    丹佛斯VLT2800系列变频器的闭环过程控制功能

    时间：2018-02-08    作者：向日葵视频app官网变频    点击：次
    一、 概述：
    丹佛斯 VLT2800 系列变频器具有响应时间快、功能强大等特点，通过内置的单回路过程 PID
    调节器，可以实现恒压力、恒温度、恒流量等过程控制功能。

    二、   接线：
    （以四极电动机为例，由电位器给定转速信号）：

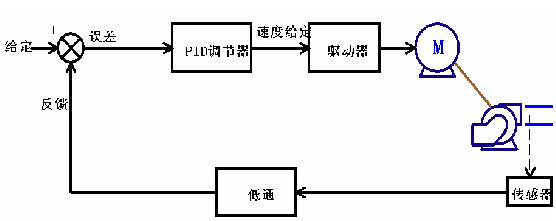

    图一、向日葵成人app闭环过程控制功能框图

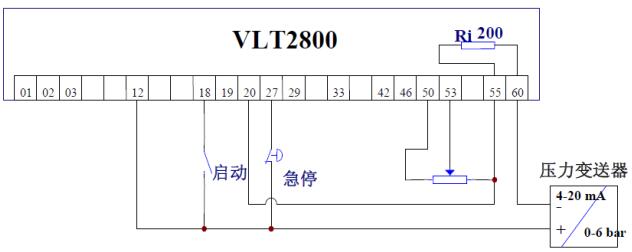

    图二、VLT2800 变频器闭环过程控制典型接线图

    三、   变频器参数设置：
    参数号码 参数名称 出厂值 [代码] 设定值 [代码]

    100    		 控制方式选择 开环速度控制  [0] 闭环过程控制  [3]

    201    		 输出频率下限
    0 Hz
    0 Hz

    202    		 输出频率上限
    132 Hz
    50 Hz

    204    		 最小给定值
    0 Hz
    0 bar

    205    		 最大给定值
    50 Hz    		 最大压力值（6） bar

    215    		 预置给定 1
    0.00 %    		 内置压力给定时用

    308    		 模拟量输入端子 53 参考  [1] 参考  [1]

    309    		 端子 53，最小标度
    0 V
    0 V

    310    		 端子 53，最大标度
    10 V
    10 V

    314    		 模拟量输入端子 60 无功能  [0] 反馈  [2]

    315    		 端子 60，最小标度
    0 mA
    4 mA

    316    		 端子 60，最大标度
    20 mA
    20 mA

    414    		 最小反馈值
    0
    0.00bar

    415    		 最大反馈值
    1500    		 最大压力值（6） bar

    416    		 给定/反馈信号单位
    %    [1]
    Bar    [4]

    437    		 过程 PID 常规/逆向控制 常规  [0] 常规  [0]
    （制冷时改为逆向 [1] ）

    438    		 过程 PID 抗积分饱和 起作用  [1] 起作用  [1]

    439    		 过程 PID 启动频率
    0.00 Hz
    15.00 Hz

    440    		 过程 PID 比例增益
    0.01
    0.3

    441    		 过程 PID 积分时间
    Off
    8 s

    442    		 过程 PID 微分时间
    0
    0 s

    443    		 过程 PID D-增益极限
    5
    5

    444    		 过程 PID 低通滤波时间
    0.02
    0.02 s
