    丹佛斯FC300系列变频器闭环速度控制调试步骤

    时间:2018-02-08    作者:向日葵视频app官网变频    点击:
    一、 编码器选型:
    如果编码器信号直接接变频器 32、33 端子,请使用 24VDC、推挽电压输出 HTL 逻辑电平 的 A/B 相增量编码器

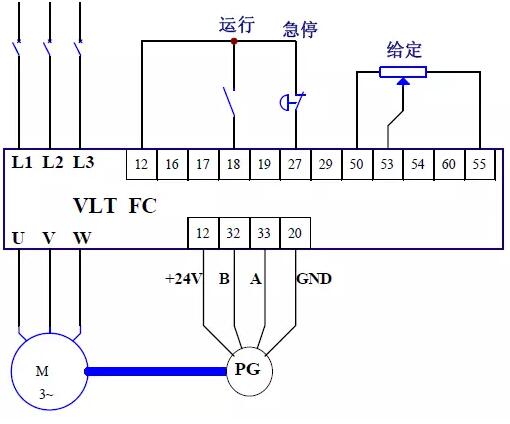

    二、 接线:


    三、 参数设置:

    参数号 参数名称 设定值(代码)
    1-00 配置模式 [1] 闭环速度控制
    1-01 电机控制原理 [3] 磁通矢量带反馈
    1-02 电机反馈来源 [1] 24V 编码器
    1-20

    1-25

    电机额定参数


    1-29 电机自适应
    3-03 最大参考值 1500 RPM
    4-13 电机速度上限 1500RPM
    5-14 数字输入端子 32 无功能(0)
    5-15 数字输入端子 33 无功能(0)
    5-70 端子 32/33 每转脉冲数 按实际编码器参数
    7-00 速度 PID 反馈源 [0] 电机反馈来源 P1-02

    四、 调试:

    1.   准备工作
     首先接好线,将变频器参数 P1-01 设置为:[1] VVCPLUS 控制;将变频器参数 P1-00 设 置为:[0] 开环速度控制;将变频器参数 P1-62 设置为:0。

    2.   校正电机转向
    用手动模式(按面板上的“Hand On”键)启动电机,并设置电机转速为正的 100 rpm, 检查电机的转向是否正确。如果电机转向与所需要的机械正转方向不一致,将变频器 到马达的动力线的任意两相线对调即可。

    3.   校正编码器方向
     用手动模式(按面板上的 Hand On 键)启动电机,并设置电机转速为正的 750 rpm, 观察变频器参数 P16-57。
    假如 P16-50 的读数比 750 rpm 稍小,说明编码器反馈正常;
    假如 P16-50 读数为 0,说明编码器信号未接收到,检测编码器及编码器的接线; 假如 P16-50 读数为负值,说明电机的正向与编码器的正向不一致的,关电,将端子
    32、33 上的 A、B 相信号对调一下。
     假如 P16-50 读数与 750 rpm 相差较大,说明参数设置不正确,请重新核对电机和编 码器参数设置。

    4.   试运行
    将变频器参数 P1-01 恢复为:[3] 磁通矢量带反馈,开机试运行。
