    丹佛斯FC300系列变频器的闭环过程控制功能

    时间：2018-02-08    作者：向日葵视频app官网变频    点击：次
    一、 概述：
    丹佛斯 FC300 系列变频器具有响应时间快、功能强大等特点，通过内置的单回路 PID
    调节器，可以实现工业上恒压力、恒温度、恒流量等过程控制。

    二、 接线方式：
    以民用供水系统恒压控制为例，由电位器作压力给定，反馈信号为 4-20 mA / 0-6 bar。

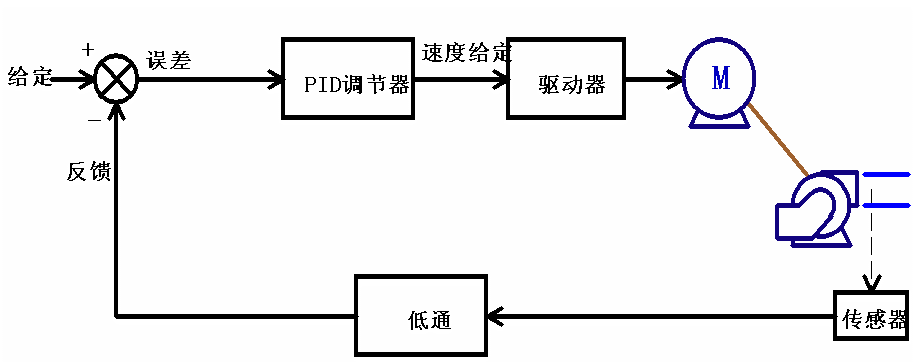

    图 1，PID 调节框图

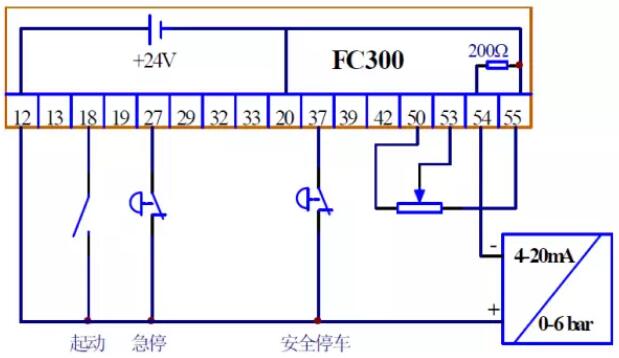

    图 2，接线图

    三、 参数设置：
    首先端子 54 切换到电流输入。

    参数号码 参数名称 出厂值 [代码] 设定值 [代码]

    0-02    		 电机速度单位
    RPM [0]
    Hz [1]

    1-00    		 控制方式选择 开环速度控制 [0] 闭环过程控制 [3]

    3-01    		 参考值反馈单位
    % [1]
    Bar [5]

    3-03    		 最大参考值
    1500
    6.0 bar

    3-15    		 参考来源 1 模拟量输入端子 53 [1] 模拟量输入端子 53 [1]

    4-12    		 电机速度下限
    0 Hz
    15 Hz

    4-14    		 电机速度上限
    120 Hz
    50 Hz

    6-10    		 端子 53 低电压
    0.07 V
    0.07 V

    6-11    		 端子 53 高电压
    10.0 V
    10.0 V

    6-14    		 端子 53 参考/反馈低
    0
    0 bar

    6-15    		 端子 53 参考/反馈高
    1500
    6.0 bar

    6-22    		 端子 54 低电流
    0.14 mA
    4.0 mA

    6-23    		 端子 54 高电流
    20.0 mA
    20.0 mA

    6-24    		 端子 54 参考/反馈低
    0
    0 bar

    6-25    		 端子 54 参考/反馈高
    1500
    6.0 bar

    6-26    		 端子 54 滤波时间
    0.001 s
    0.1 s

    7-20    		 过程反馈源 1 无功能 [0] 模拟量输入端子 54 [2]

    7-30    		 过程 PID 正常/反向控制 正常 [0] 正常 [0]

    7-31    		 过程 PID 防积分饱和 开 [1] 开 [1]

    7-32    		 过程 PID 启动速度
    0.00
    15.00 Hz

    7-33    		 过程 PID 比例增益
    0.01
    0.3

    7-34    		 过程 PID 积分时间
    Off
    8.0 s

    7-35    		 过程 PID 微分时间
    0 s
    0 s

    7-36    		 过程 PID 微分增益极限
    5.0
    5.0



    如果压力给定不由电位器，而使用内部预置给点则设置预置给点参数。

    参数号码 参数名称 出厂值 [代码] 设定值 [代码]

    3-10.0    		 预置给点 1
    0    		 100%对于 6Bar
