一、    概述
现在越来越多的客户遇到变频器在使用过程中过热报警的问题，一般这些问题都和变频器的散热、控制柜的通风有关。变频器的散热就是单机运行时的功耗，一般都可通过产品设计手册查到相关数据，根据变频器运行功耗合理设计控制柜的通风量就成了避免变频器出现过热报警的主要手段。
为了使客户更好的使用变频器，使变频器工作的更加稳定，以下就简单介绍如何计算变频器的通风量。

二、    变频器通风量的计算方式
按照以下公式计算
变频器所需的通风量 =
 ：将安装在同一控制柜内的所有变频器的PΦ（功耗）值相加。
 ：冷却空气入口温度（tIN）与出口温度（tOUT）之间的差值。按照规定，冷却空气出口温度最高不能超过：tOUT.MAX(45℃)，因此，Δt最大允许值= 45℃ - 入口温度（tIN）

三、    举例说明：

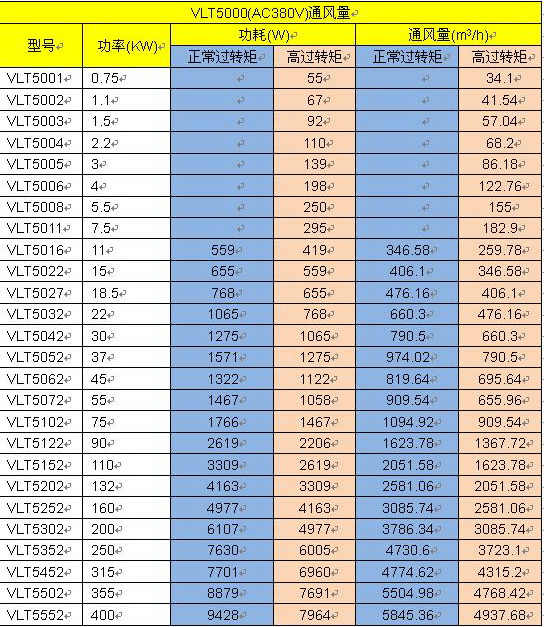

以丹佛斯VLT5000系列变频器为例，按极限情况Δt=5℃时计算，以下是计算结果，其中的额定功耗数据由丹佛斯VLT5000系列变频器操作手册查得。

四、设计时要特别注意的事项：
1.    根据VDE160标准，冷却空气入口温度（tIN）必须低于tIN。MAX（40℃），24小时平均温度必须低于35℃；
2.    通风系统的出口必须高于位置最高的变频器；
3.    设计时必须考虑到空气通过过滤器后产生的压力损失，以及过滤器阻塞时压力会有所下降等因素，设计通风量时应留有余量。
